지하 변전소

● 제품 개요

YBD-12 유형 Landscape Underground Substation은 도시 생태 설계의 개념을 준수하고 작은 지역을 차지하며 환경을 아름답게합니다. 도시 교통 트렁크 도로, 주거 지역, 공항, 스테이션, 오프 하이웨이 및 기타 장소에 적합하며 도시 유통 네트워크 장비 변환의 추세가 될 것입니다.

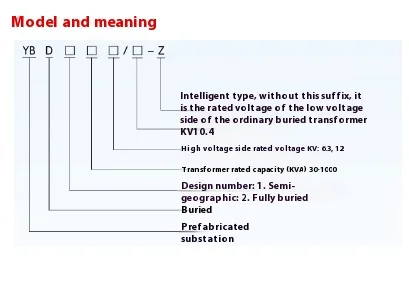

● YBD-12 유형 조경 지하 변전소의 모델 설명

기존 상자 변전소와 비교하여 지하 변전소에는 다음과 같은 명백한 이점이 있습니다.

▶ 미학과 환경 적 조화

일반 박스 변전소는 주변 환경과 잘 조정할 수없는 넓은 영역을 차지하며 지하 변전소에는 작은 분포 상자가있어 주변 환경에 영향을 미치지 않습니다.

▶ 에너지 절약

에너지 절약 및 소비 감소는 전체 사회의 합의가되었습니다. YBD-12 유형 Landscape Underground 변전소에 선호되는 변압기는 S11 시리즈, S13 시리즈 및 SBH15 시리즈와 같은 저 손실 변압기이며 사용자의 수요 및 공급에 따라 선택할 수 있습니다.

▶ 소음 감소

변압기의 노이즈는 철 코어에서 나오고 일반 박스 변압기의지면에서 나온 높이는 일반적으로 약 1.2m로 사람들의 수면에 쉽게 영향을 미칩니다. YBD-12 유형의 Landscape Underground 변전소는 전체적으로 지하에 설치되며 소음은 분명히 줄어들 수 있으며, 이는 주민들에게 거의 영향을 미치지 않습니다.

▶ 고객을위한 가치를 창출하십시오

조경 지하 변전소는 Kexun에서 완전히 조립식으로, 짧은 생산주기, 소규모 투자 및 빠른 효과로 완전히 조립식 할 수 있습니다. 도시 주요 도로 및 고속도로에 설치된 지하 변전소는 지상에 광고 라이트 박스 스위치 장치이며 광고 라이트 박스 위치는 오랫동안 고객에게 광고 이점을 제공 할 것입니다.

▶ 높은 자동화

YBD-12 유형 Landscape Underground 변전소는 GPRS 무선 네트워크 기술을 사용하여 포괄적 인 측정 및 제어 장치를 통해 컨트롤러에 고전압 및 저전압 스위치 기어의 작동 상태를보고하여 변전소의 작동 및 사용을 크게 용이하게합니다.

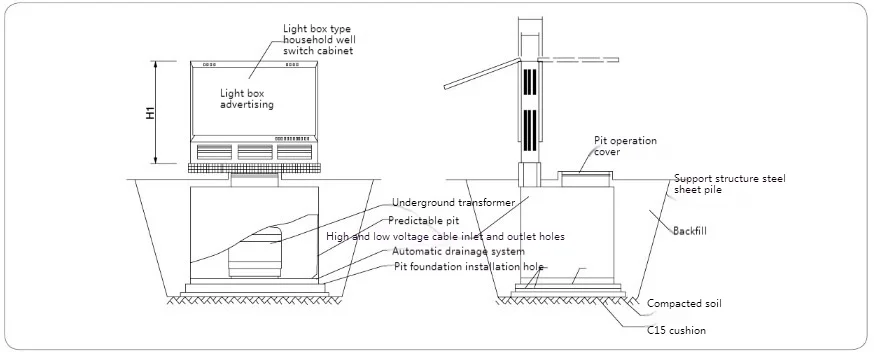

● YBD-12 유형 조경 지하 변전소의 설치 다이어그램

메모:

1. 위의 차원은 참조 용입니다. 실제 치수를 주문할 때 제조업체가 제공 한 도면을 참조하십시오.

2.이 제품은 지하 변압기, 라이트 박스 실외 스위치 캐비닛 및 조립식 구덩이로 구성됩니다. 공장에서 사전 조립 된 완전한 장비 세트이며, 라이트 박스 스위치 캐비닛의 쉘은 스테인레스 스틸로 만들어졌습니다.

3. 조립식 구덩이는 완전히 밀봉되고 방수되며, 구덩이의 상단 덮개 표면은 제곱 바닥 타일로 장식되어 있으며 구덩이 하단 상자는 금속 세라믹으로 만들어졌으며, 이는 금속 세라믹으로 만들어졌으며, 이는 묻힌 강철 파이프 라인의 부동산에 따른 GB/T19285 "검사에 따라 방지 치료를받습니다.

4. 구덩이의 상단 덮개에는 개방형 맨홀이 제공됩니다. 맨홀이 열린 후에는 실린더에 의해지지되고 배치됩니다. 맨홀을 통해 지하 변압기 작업자를 관찰하고 작동하여 케이블 안전 연결을 위해 구덩이에 들어갈 수 있습니다.

5. 블라스팅 볼트는 구덩이의 기초 크기에 따라 내장되어야한다고 제안된다. 구덩이가 제자리에 있고 고정 된 후에는 수평선에 따라 배경 토양을 심고 잔디를 심습니다.

● 두 가지 전형적인 체계의 설계 도면

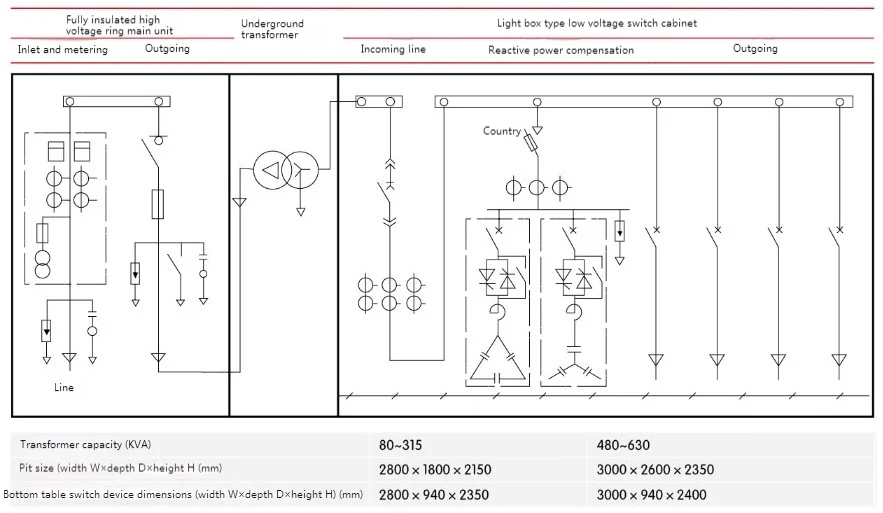

◆ HV 링 메인 UNIY+지하 변압기+저전압 계량 ：

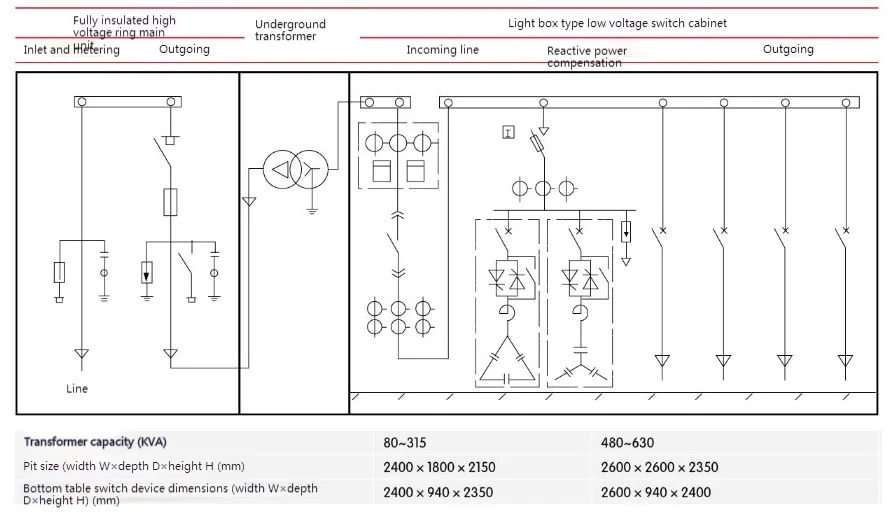

◆ HV 링 메인 장치+고전압 계측기+지하 변압기+LV 피더 ：
