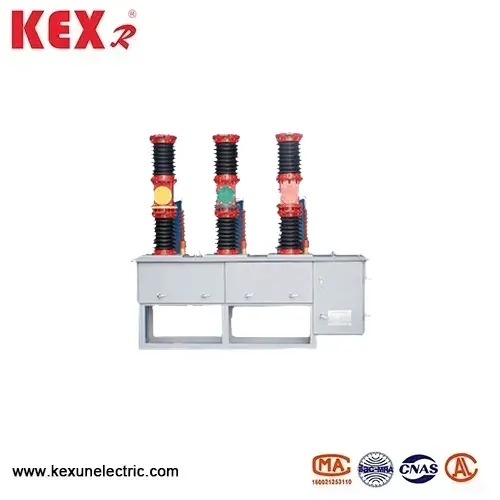

ZW7A 실외 고전압 AC 진공 중단기

● ZW7A 실외 고전압 AC 진공 인터럽트 제품 기능

◆ 고전압 등급 설계

 ZW7A 실외 고전압 AC 진공 인터럽트의 정격 전압은 40.5kV이며 35kV 전력 시스템 (예 : 풍력 및 태양 광 부스터 스테이션)에 적합합니다. 진공 아크 소화 기술, 오일, SF 없음, 환경 보호 및 유지 보수가 없습니다.

◆ 야외 밀봉 된 구조

ZW7A 옥외 고전압 AC 진공 중단기는 실리콘 고무 슬리브, UV- 내성, 방지 방지, 보호 등급 IP67 (더러움 및 방수)을 채택합니다. 솔리드 밀봉 폴 (선택 사항) : 에폭시 수지는 습도 성능을 향상시키기 위해 쏟아져 습도 및 소금 안개 부위에 적합합니다.

◆ 지능형 제어 (선택 사항)

마이크로 컴퓨터 기반 보호 장치 : 과전류, 빠른 중단 및 제로 시퀀스 보호를 지원합니다. 전원 공급 장치의 신뢰성을 향상시키기 위해 자동 재 클링 (1 ~ 3 회 조정 가능). 통신 인터페이스 : ZW7A 실외 고전압 AC 진공 인터럽트는 4G/GPRS 및 RS485를 지원하고 SCADA 시스템과 연결합니다.

◆ 높은 신뢰성 작동 메커니즘

 스프링 에너지 저장 메커니즘 (전기+수동 작동) :

전기 에너지 저장 : DC220V/AC220V 선택 사항. 수동 브레이크 릴리스 : 응급 상황의 경우 기계식 트립. 기계 수명 : ≥10,000 회, 전기 수명 ≥5,000 회 (정격 전류)

● ZW7A 실외 고전압 AC 진공 인터럽트의 일반적인 응용 시나리오

◆ 35kV 변전소 : ZW7A 실외 고전압 AC 진공 인터럽트는 나가는 회로 차단기 및 단면 보호에 적합합니다.

◆ 새로운 에너지 전력 생성 : 그리드 연결 풍력 및 태양 광 부스터 스테이션 스위치.

◆ 산업 및 광업 기업 : 대형 고전압 모터 및 변압기 보호.

◆ 철도 트랙션 전원 공급 장치 : 35kV 전기 철도 분배 시스템.

● ZW7A 실외 고전압 AC 진공 인터럽트의 기술 매개 변수
