도시 분포 변전소

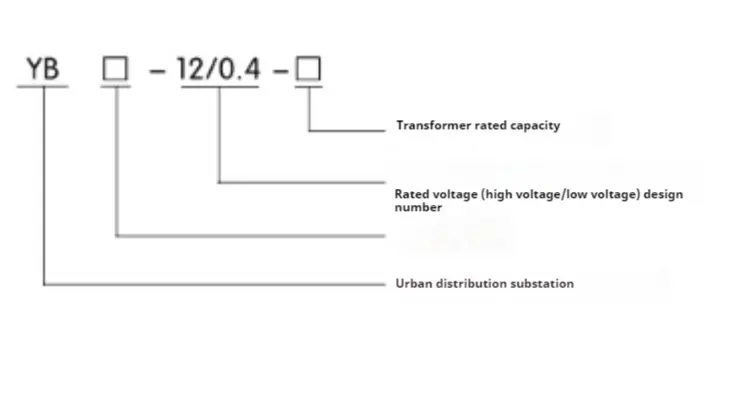

● 모델 의미

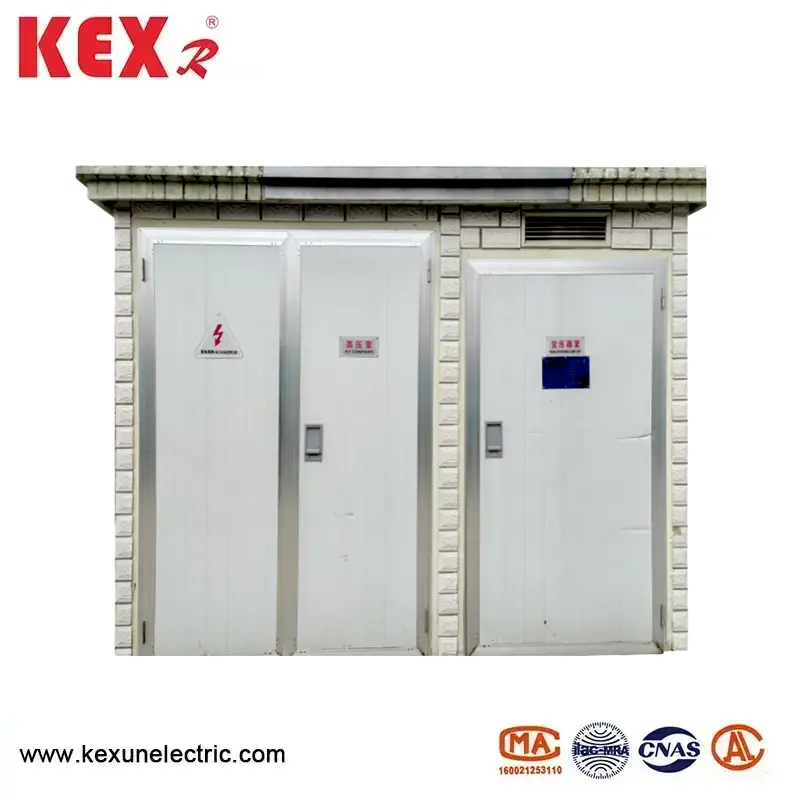

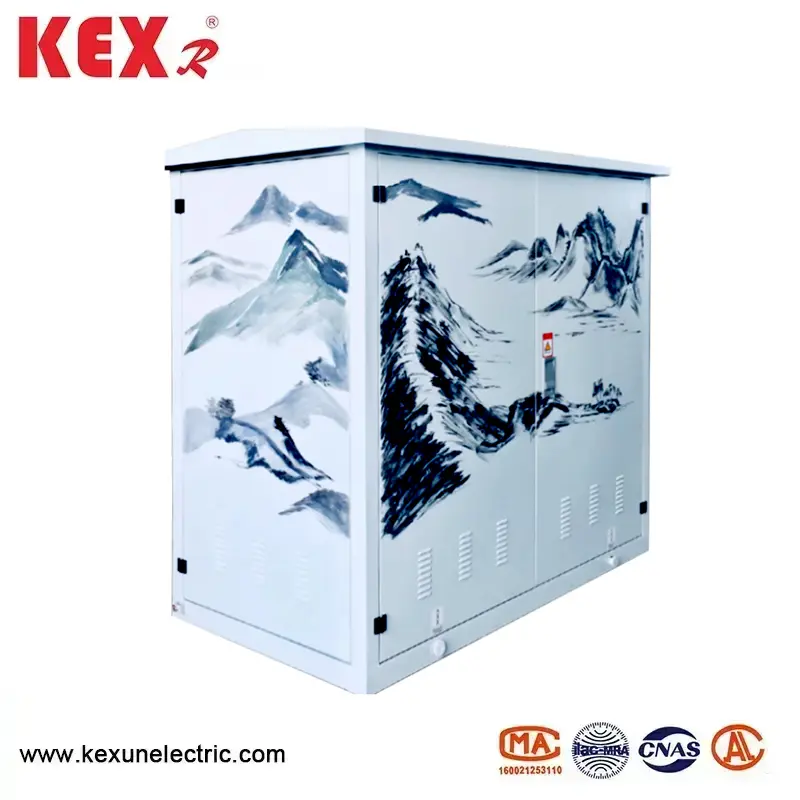

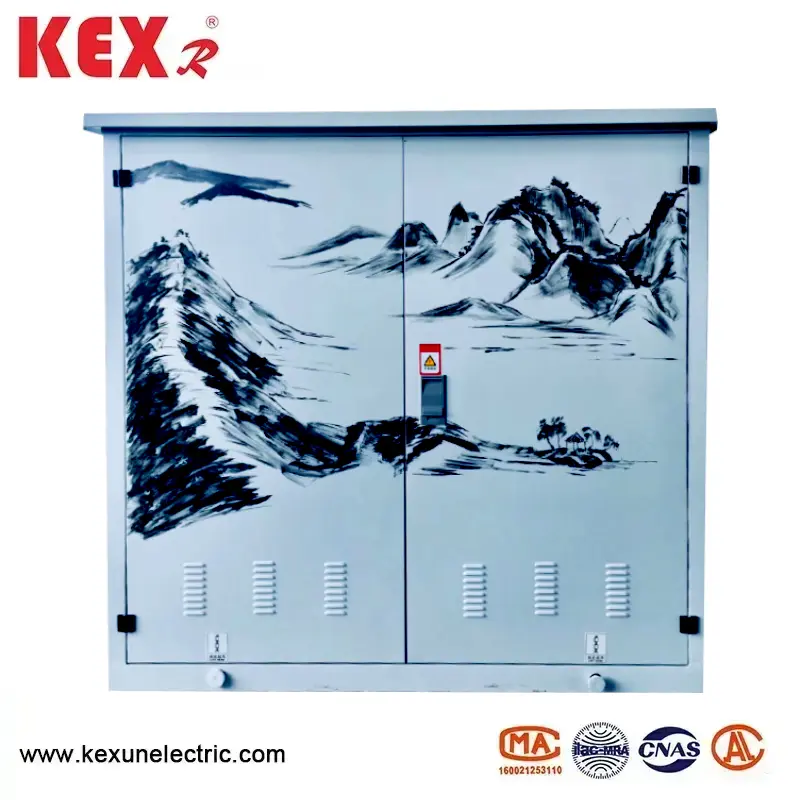

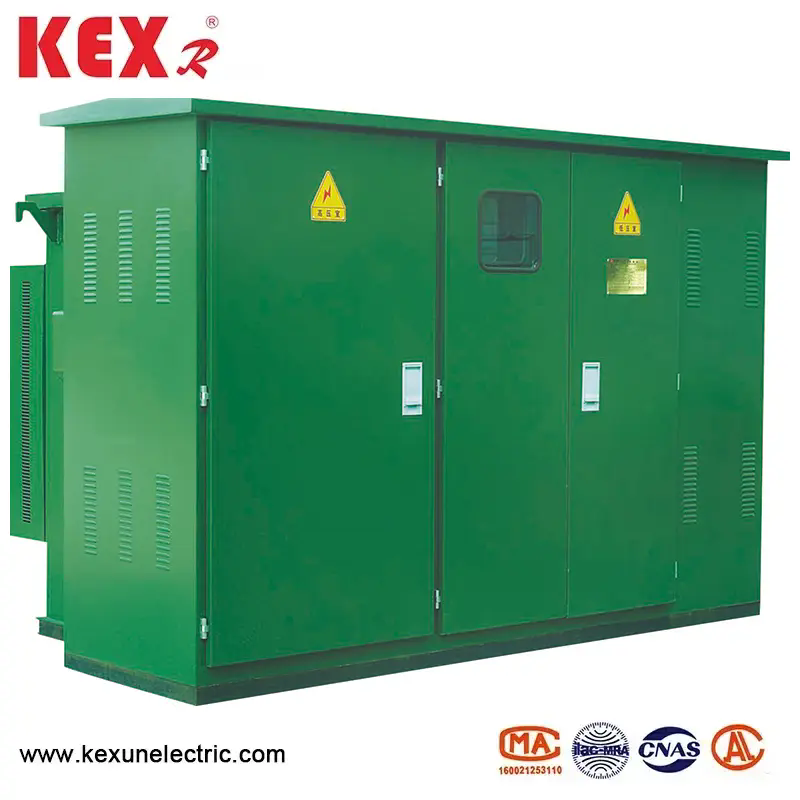

● YB-12 타입 도시 분포 변전소의 제품 도입

◆ 통합 구조

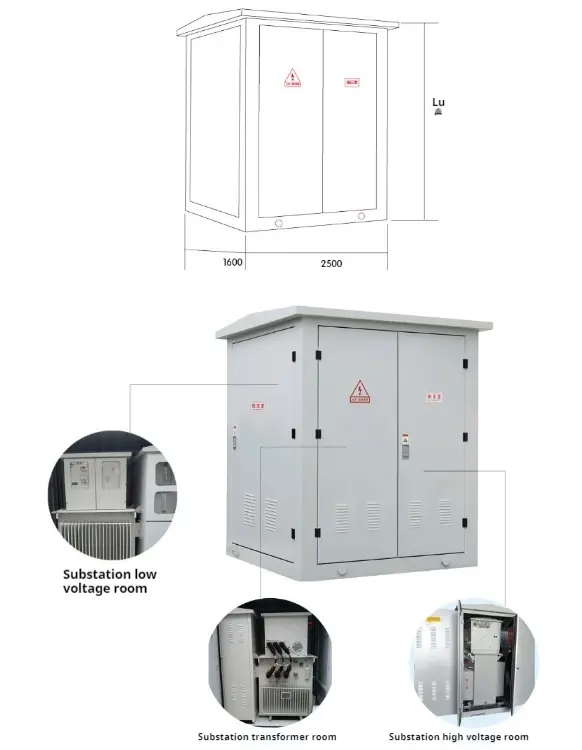

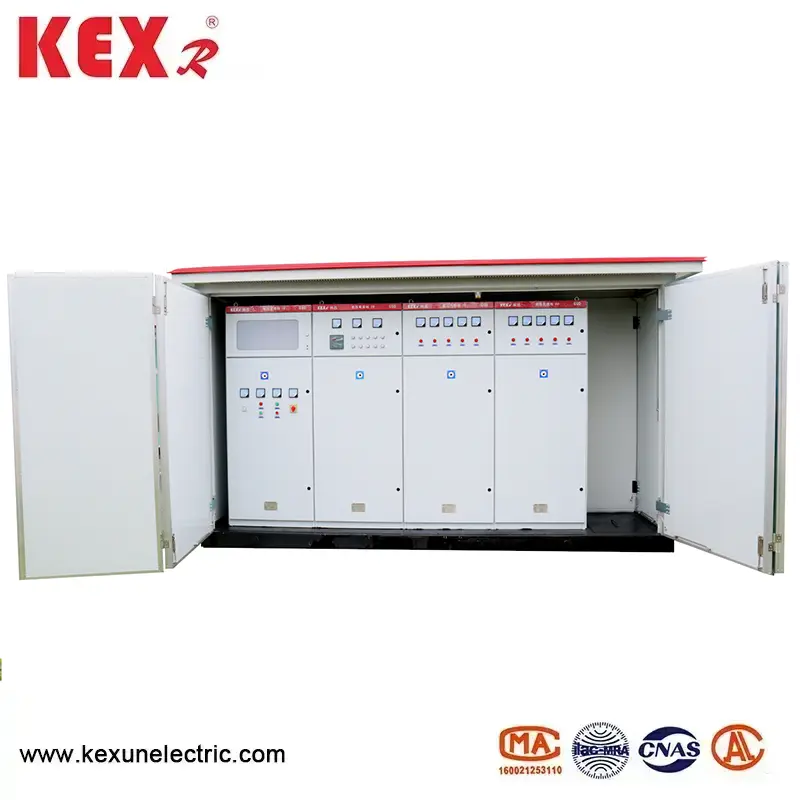

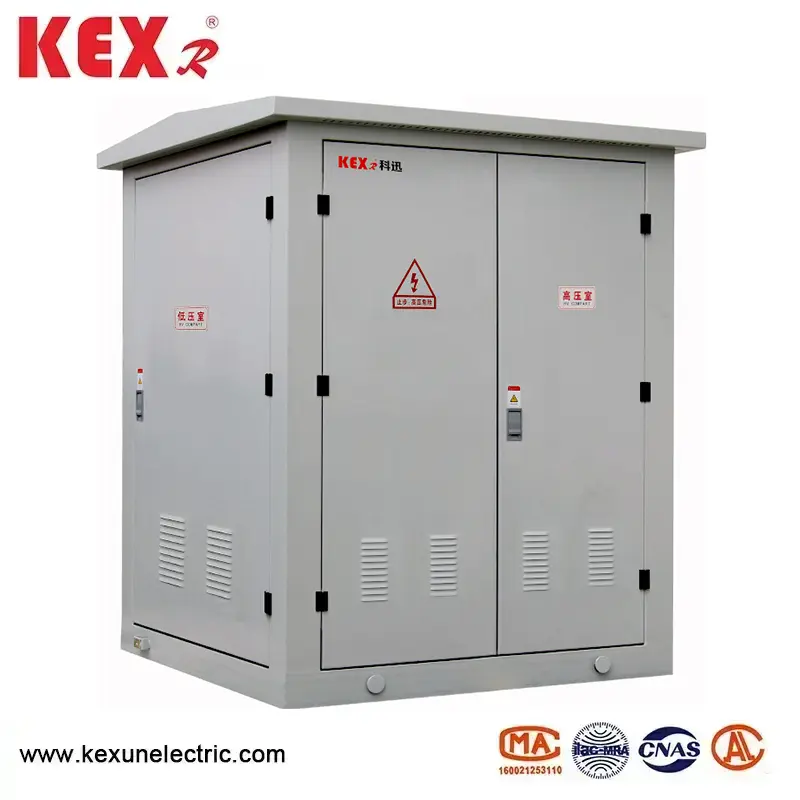

도시 분포 변수는 주로 고전압 스위치 룸, 변압기 실 및 저전압 스위치 룸의 세 부분으로 나뉘어져 있습니다.

변전소는 제품의 온도 상승 수준을 보장하기 위해 독특한 대형주기 열 소산 설계를 채택하며, 객실 간의 별도의 밀봉은 방 사이의 열 교환을 형성하지 않습니다.

도시 분포 변전소의 쉘은 고품질 스테인레스 스틸 플레이트로 만들어집니다.

강판 구조의 모든 부분은 특수한 항-대기 처리를 거쳤으며, 스테인레스 스틸 플레이트 구조는 강한 내식성과 우수한 기계적 강도를 갖는다.

이 변전소는 추가 건물 재단없이 실내에 직접 설치할 수 있으며, 이는 비용과 공간을 절약하고 설치하기 편리합니다.

◆ 고압 챔버 SF6 가스로 채워진 스위치 기어는 우리 회사가 독립적으로 개발 한 가스로 채워진 스위치 기어는 고전압에 채택되었으며 모든 스위치 기어와 버스 바는 외부에 노출 된 차체가없는 폐쇄 된 스테인레스 스틸 박스에 밀봉됩니다. 안전한 작동 및 높은 신뢰성; 완전 모듈 식 설계에서 모든 모듈은 전력 소비 요구 사항에 따라 측면 콘센트의 연결 모드와 최고 확장을 실현하고 전원 공급 장치 체계의 요구를 최대까지 충족시킬 수 있습니다.

◆ 저압 챔버 저전압 측면 흡입구 및 출구 선은 모두 크기가 작고 아크가없고 교체하기 쉬운 새로운 성형 케이스 회로 차단기로 만들어집니다. 다기능 지능형 포괄적 인 보호 컨트롤러 및 새로운 통합 반응 전력 보상 장치.

◆ 변압기 룸 변압기는 에폭시 수지로 완전히 절연되어 있으며, 단열재 및 내열 수준은 F이며 변압기에는 연소 지원 재료가 없으며 운영 중에 환경에 도움이되지 않는 가스 또는 기타 중간 제품을 생산하지 않으므로 화염 지연, 환경 보호 및 에너지 절약의 특성을 갖습니다.

◆ 내부 연결 전압 변압기와 중국 고체 스위치는 회사의 고체 절연 케이블 액세서리로 연결되어 안전하고 신뢰할 수 있으며 완전히 절연됩니다.

● 고압 측

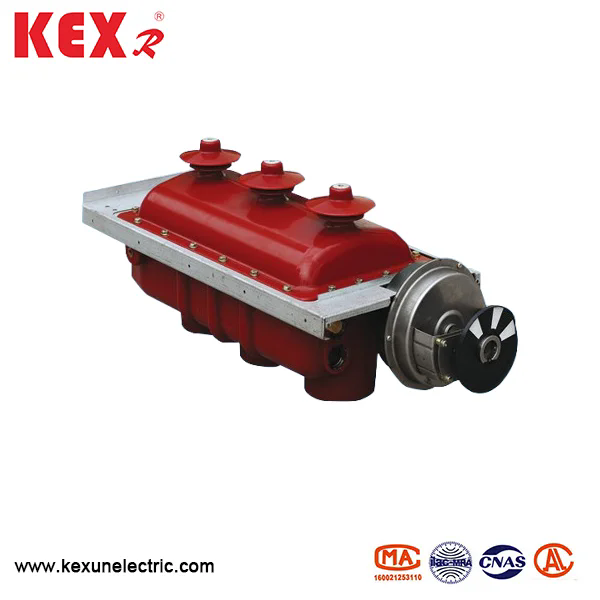

지능형 통합 변전소의 고전압은 일반적으로로드 스위치 퓨즈 조합 전기 기기에 의해 보호됩니다. 퓨즈가 한 단계로 날아간 후, 3 상 연결은 트립됩니다. 로드 스위치는 압축 공기, 진공, 황 6 헥사 플루오 라이드 등에서 선택할 수 있으며 작동 메커니즘을 분배하여 자동 업그레이드를 실현할 수 있습니다. 퓨즈는 스트라이커와의 고전압 전류 제한 퓨즈로, 신뢰할 수있는 행동과 큰 파손 용량을 갖는다. 주요 기술 매개 변수는 아래 표를 참조하십시오. 800kVA 이상의 변압기의 경우 Zn12, Zn28 및 VS1과 같은 진공 회로 차단기를 보호하기 위해 선택할 수 있습니다.

● 저압면

저전압 측면의 메인 스위치는 선택적 보호를 위해 범용 또는 지능형 회로 차단기를 채택합니다. 아울렛 스위치는 최대 30 개의 회로의 작은 볼륨과 짧은 아크가있는 새로운 유형의 플라스틱 쉘 스위치를 채택합니다. 지능형 자동 추적 반응 전력 보상 장치에는 사용자가 선택할 수있는 컨택 터 및 비접촉식 스위칭 모드가 있습니다.

● 도시 분포 변압기

지능형 통합 변전소는 저 손실, 오일 이량제, 완전 밀봉 된 S9, S10 및 S11 시리즈 변압기를 채택하며 수지-실스 트레미스 (Nometremely-Small) 또는 NOMEX 종이 절연 환경 친화적 인 건식 유형 변압기를 선택할 수도 있습니다. 바닥에는 트롤리가 장착되어 있으며 변압기는 쉽게 들어가서 나갈 수 있습니다.

◆ 부하 스위치의 기술 매개 변수

◆ 고전압 퓨즈의 기술 매개 변수

◆ 저전압 회로 차단기의 기술 매개 변수

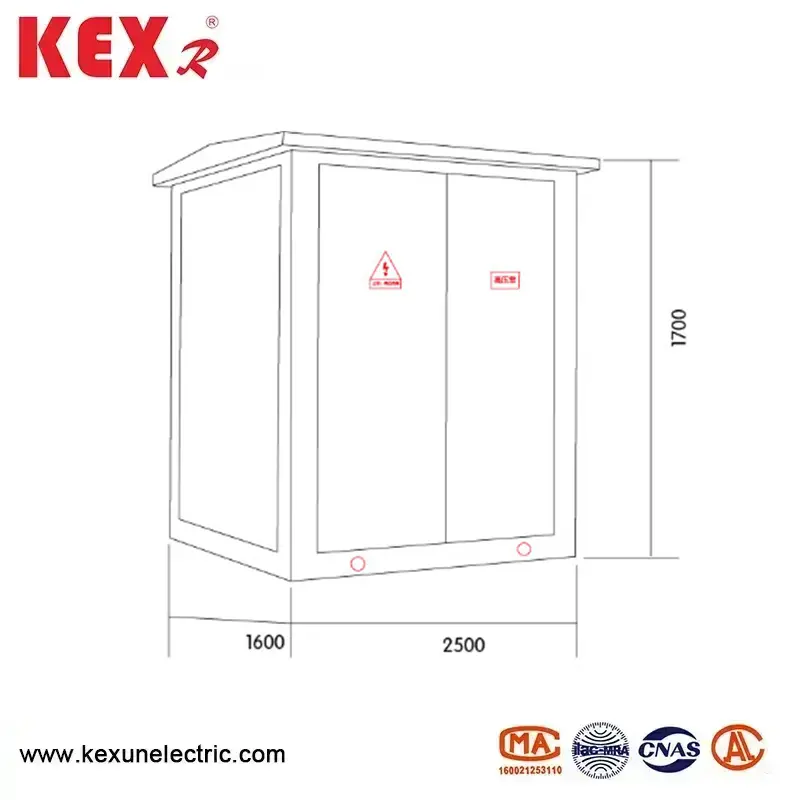

● 레이아웃 치수 다이어그램
