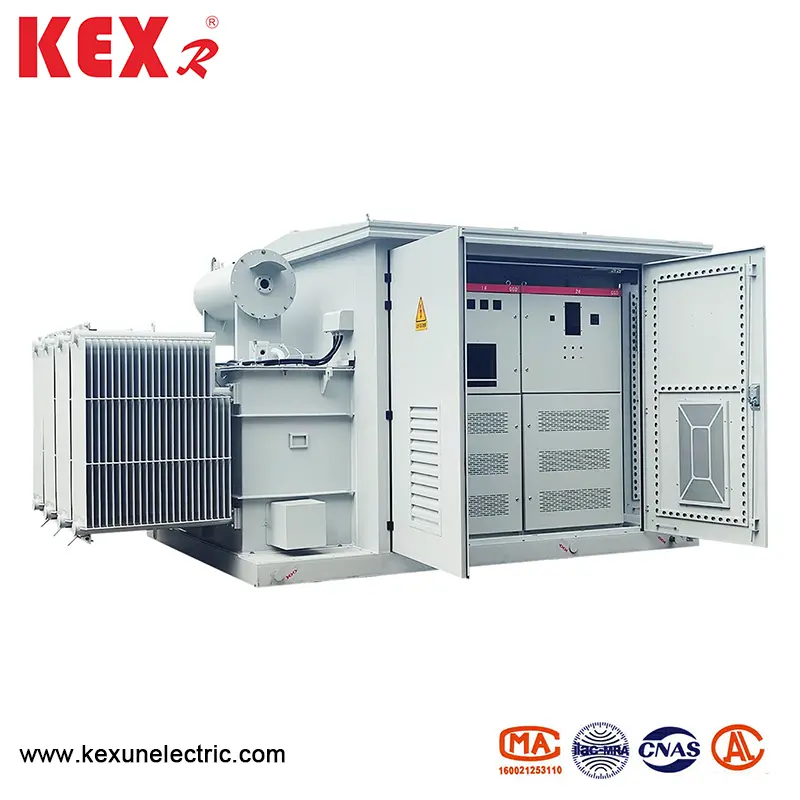

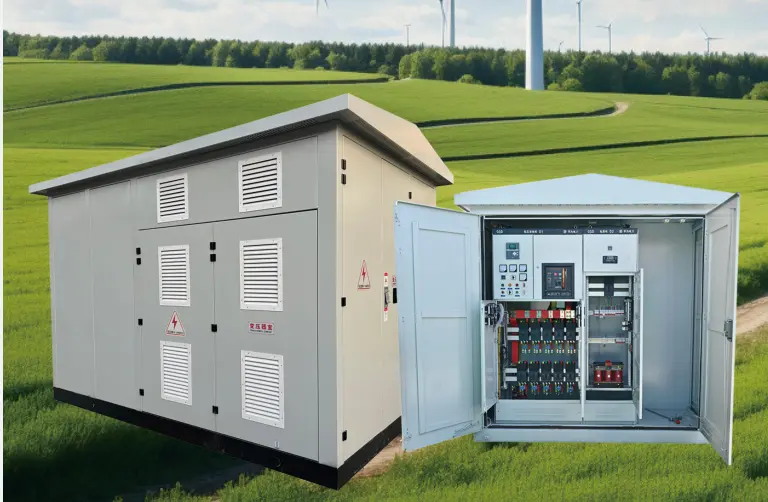

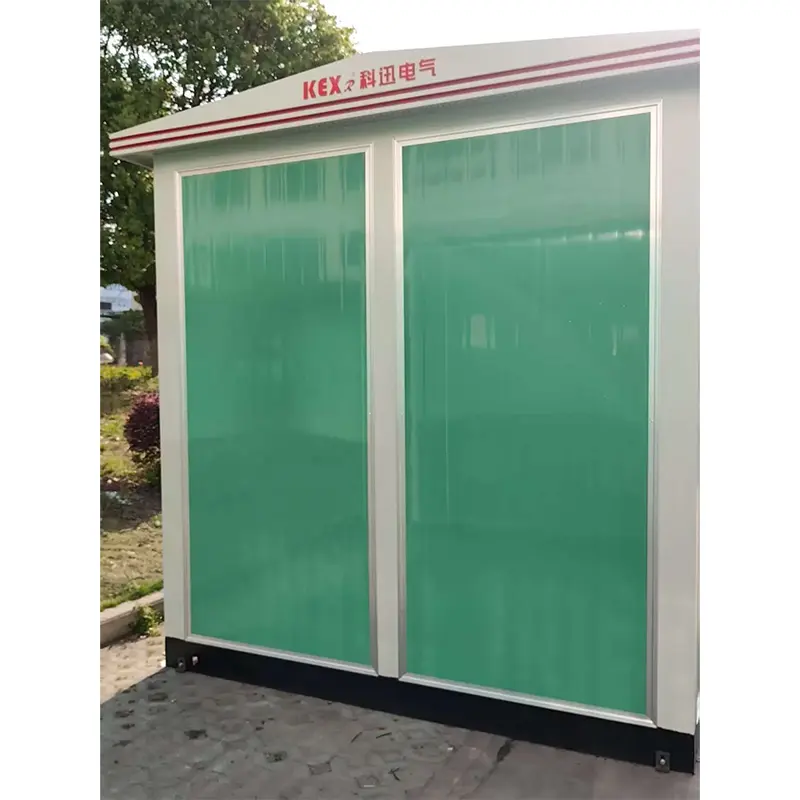

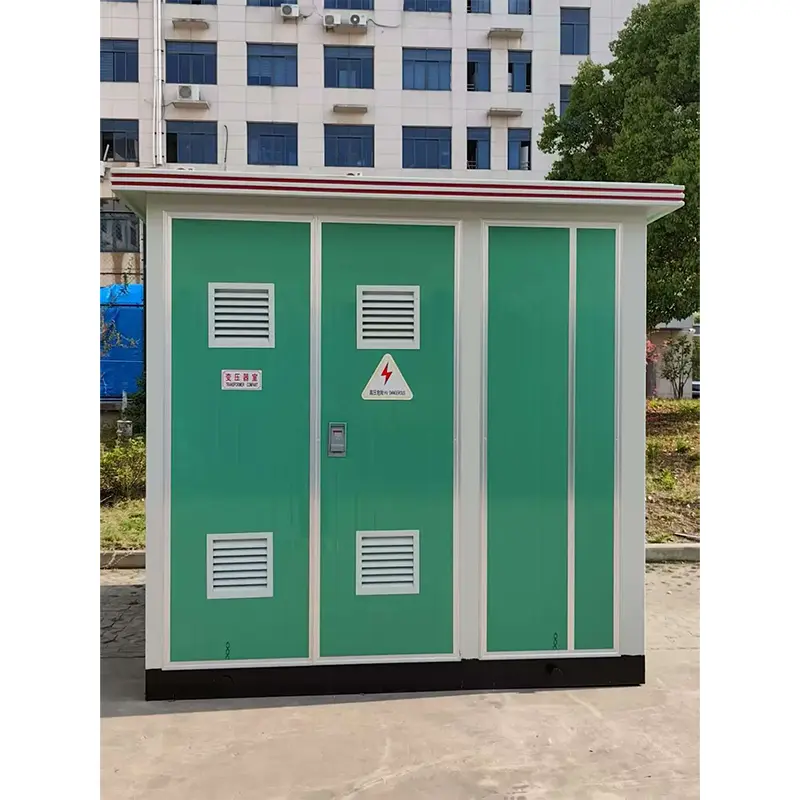

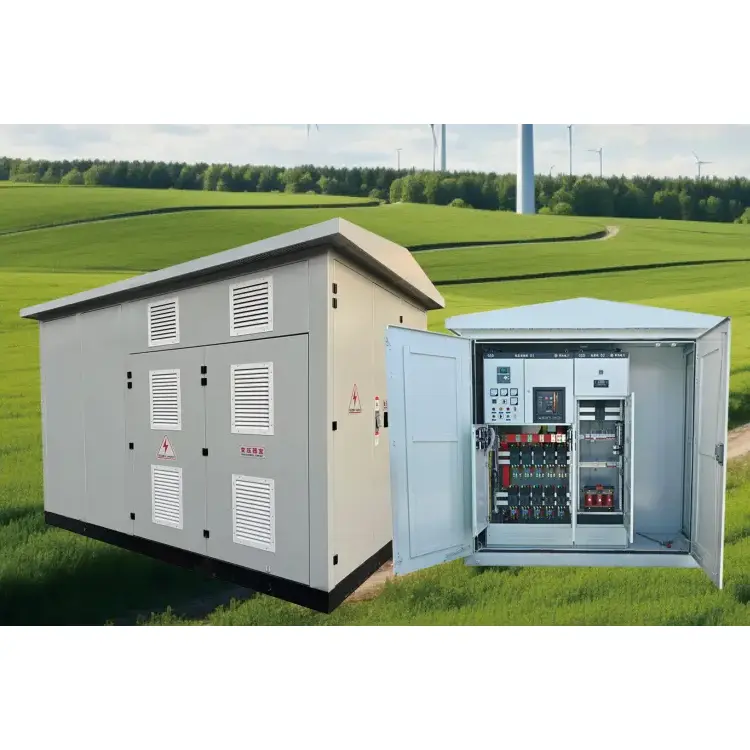

태양 광 발병 박스 변압기

● YB-12 타입의 기본 구성 광 발병 박스 변압기

광전지 스텝 업 박스 트랜스포머는 일반적으로 다음 세 부분에 의해 상자에 통합됩니다. ◆ 광전자 인버터 (옵션 부품) : 광전지 모듈에 의한 직류 (DC) 출력을 교대 전류 (AC)로 변환하며 공통 출력 전압은 270V, 315V, 400V 등으로 : Step-Up : Transformer의 번갈아 가면서 전류가 발생합니다. 전력망 (예 : 10kV 및 35kV)에 필요한 전압 레벨.

◆ 고전압 스위치 기어 : 그리드 연결 제어 및 시스템 보호에 사용되는 회로 차단기, 연결 해제, 보호 장치 등을 포함합니다. 참고 : 일부 박스 트랜스포머에는 인버터가 포함되어 있지 않지만 트랜스포머와 고전압 스위치 ( "Pure Boost Box Transformers") 만 포함합니다.

● 태양 광 발병 박스 변압기의 핵심 기능

◆ 전압 부스트 : 그리드 연결 전압에 대한 전력망의 요구 사항을 충족합니다.

◆ 전기 에너지 분리 : 태양 광 시스템은 전력망에서 변압기를 통해 전기적으로 분리됩니다.

◆ 보호 기능 : 과전류, 과전압, 단락, 섬 보호 등

◆ 모니터링 및 제어 : 원격 모니터링을 지원하고 전압, 전류 및 전력과 같은 데이터를 실시간으로 수집합니다.

● 태양 광 발병 박스 변압기 기술 특성

◆ 효율적인 열 소산 : 장비의 서비스 수명에 영향을 미치는 고온을 피하기 위해 상자 설계에서 환기 또는 강제 열 소산 (예 : 팬 및 에어컨)을 고려해야합니다.

◆ 보호 등급 : 보통 IP54 이상, 먼지 방지, 수분 방지 및 소금 안개 방지 (해안 또는 고도 지역에 적합).

◆ 저 손실 변압기 : 비정질 합금 또는 에너지 절약 실리콘 스틸 시트는 무부하 손실을 줄이기 위해 사용됩니다.

◆ 지능형 그리드 연결 : 반응성 전력 보상 (SVG) 및 고조파 억제와 같은지지 기능 및 전력 그리드 사양을 준수합니다.

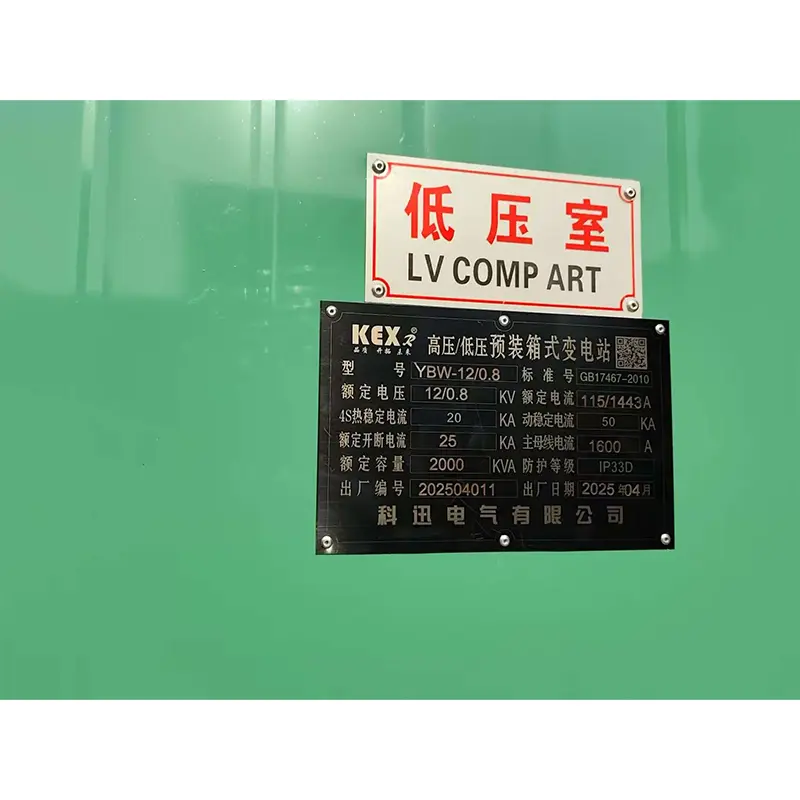

● 기술 매개 변수

정격 전압 레벨 : 35kV 및 10kV 이하;  빈도 : 50;  단열 수준 (아래 표 참조).
