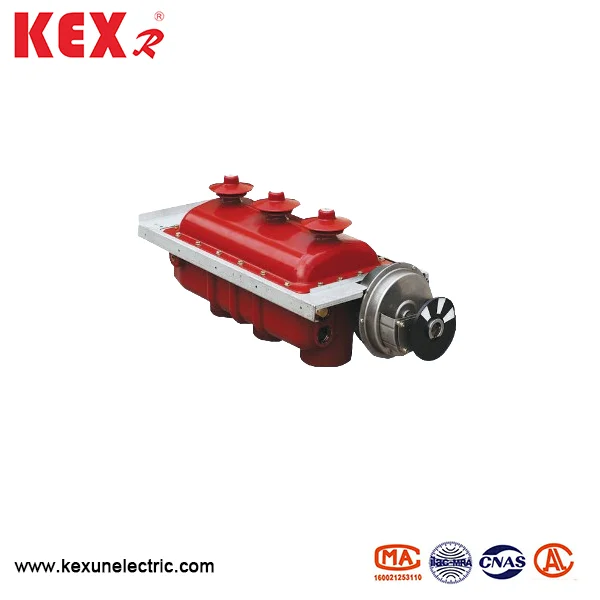

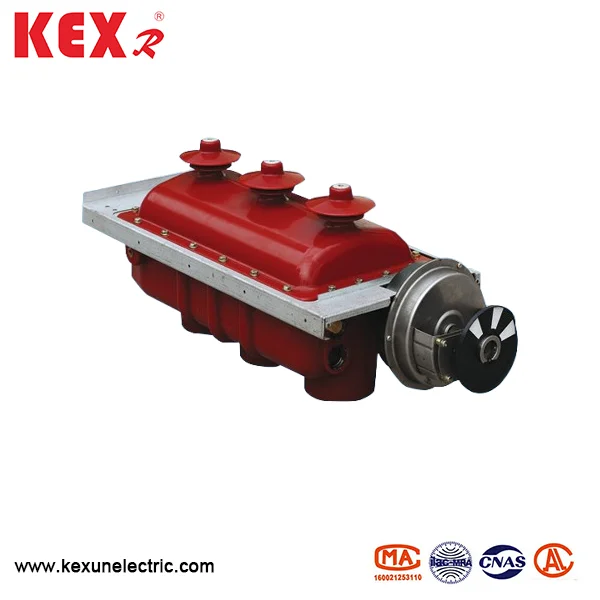

FLRN48-12D 유형 SF6로드 스위치
FLRN48-12D 유형 SF6로드 스위치는 2008 년 중국 공장의 Kexun이 독립적으로 개발 한로드 스위치 제품으로 XGN15-12SF6 링 메인 장치에 적용됩니다. 경제성, 안전 및 신뢰성, 간단한 구조, 유연한 운영, 안정적인 연동 및 편리한 설치가 있습니다.
모델 : FLRN48-12D
브랜드 ： Kexr
모델 : FLRN48-12D
브랜드 ： Kexr

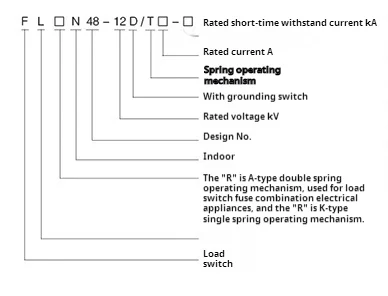

● 모델 의미

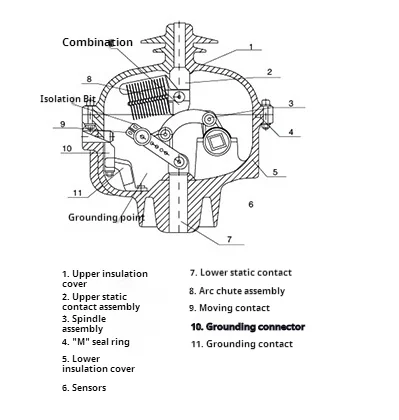

● 구조와 원리
FLRN48-12D 유형 SF6 하중 스위치의 주 회로 및 접지 회로는 APGI 공정에 의해 에폭시 수지로 만들어진 단열 쉘에 밀봉되어 있으며, 이는 좋은 절연 성능 및 방지 환경의 장점이 있습니다. 절연 쉘은 상부 절연 덮개와 하부 절연 덮개로 구성되며, 이는 상대 압력이 0.4bar의 SF6 가스로 채워져 있습니다. 하부 단열 덮개는 국소 얇은 벽 및 두꺼운 폭발 방지 막 측정을 채택하여 사고의 경우 안전 필름을 뚫고 난 후 과압 SF6 가스의 압력이 떨어지고 가스가 캐비닛 뒷면에 직접 분무되어 개인 안전을 보장합니다.
◆ 표준을 충족하십시오
IEC60265 、 IEC62271 、 GB3804 、 GB16926 등 ..
● 조건 사용
◆ 주변 온도 : FLRN48-12D 유형 SF6 하중 스위치 주변의 온도
-40 ~ 40 ℃이어야합니다
◆ 습도 : 최대 평균 상대 습도는 하루에 ≤ 95%, 한 달에 ≤ 100%입니다.
◆ 고도 : FLRN48-12D 유형 SF6로드 스위치는 아래 고도에 설치해야합니다.
2000m.
◆ 지진 용량 : ≤8
◆ 주변 공기에는 부식성, 가연성 가스 및 수증기와 같은 명백한 오염이 없어야하며 폭력적인 진동이 빈번하지 않아야합니다.
● FLRN48-12D 유형 SF6로드 스위치의 기술 매개 변수
|
목 |
단위 |
FLRN36-12D/T630-20 유형 |
FLRN36-12d/100-50 유형 |
|
정격 전압 |
KV |
12 |
12 |
|
정격 주파수 |
HZ |
50 |
50 |
|
정격 전류 |
A |
630 |
100 |
|
1 분 전력 주파수 견해 전압 간기/골절 |
KV |
42/48 |
42/48 |
|
번개 충동을 견딜 수있는 전압 간기/골절 |
KV |
75/85 |
75/85 |
|
5 분 0gauge 정격 전력 주파수 견해 전압 |
KV |
24 |
24 |
|
정격 열 안정성 전류 3 초 /2 초 |
그만큼 |
20/20 |
20/20 |
|
정격 동적 안정 전류 (피크) |
그만큼 |
50/50 |
50/50 |
|
정격 단락 폐쇄 전류 |
그만큼 |
50/50 |
125/50 |
|
정격 폐쇄 루프 인터럽트 전류 |
A |
630 |
|
|
정격 활성 부하 인터럽트 전류 |
A |
630 |
|
|
정격 케이블 충전 파괴 전류 |
A |
10 |
10 |
|
정격 단락 차단 전류 |
그만큼 |
|
50 |
|
정격 전송 전류 |
A |
|
1700 |
|
퓨즈 유형 |
|
|
XRNT-12KV/100A |
|
퓨즈 충격은 에너지를 던집니다 |
J |
|
1 ± 0.5 |
|
기계적 수명 |
시간 |
5000/2000 |
3000/2000 |
|
하전 된 신체와 상대 공기 절연 사이의 거리 |
mm |
≥125 |
≥125 |
|
SF6 가스 압력 |
술집 |
0.4 |
0.4 |
|
개방 및 마감의 동기화 |
MS |
≤2 |
≤2 |
|
주요 회로 저항 |
아기 |
≤65 |
≤65 |
