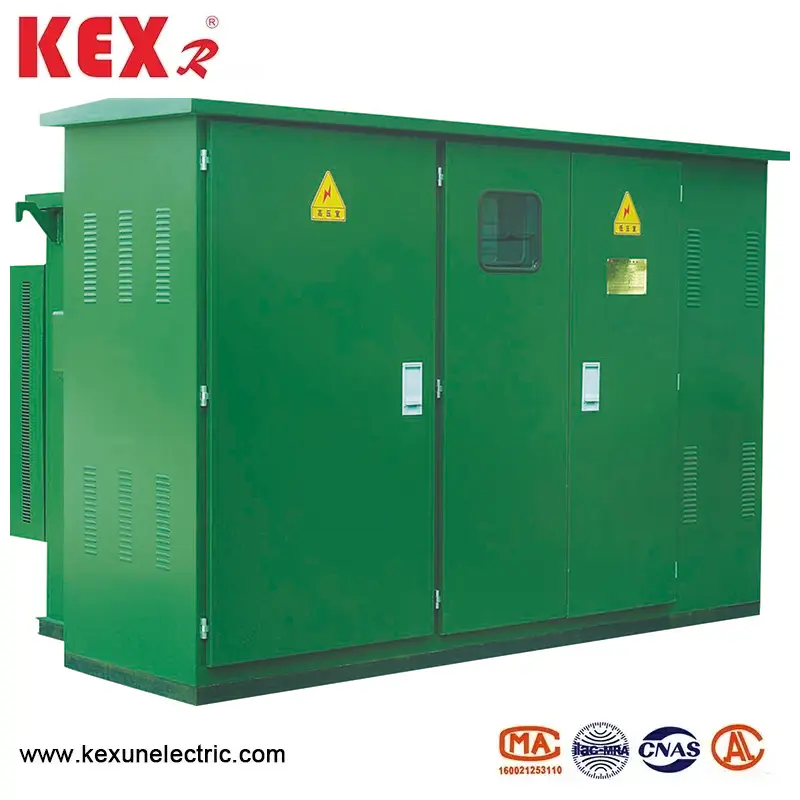

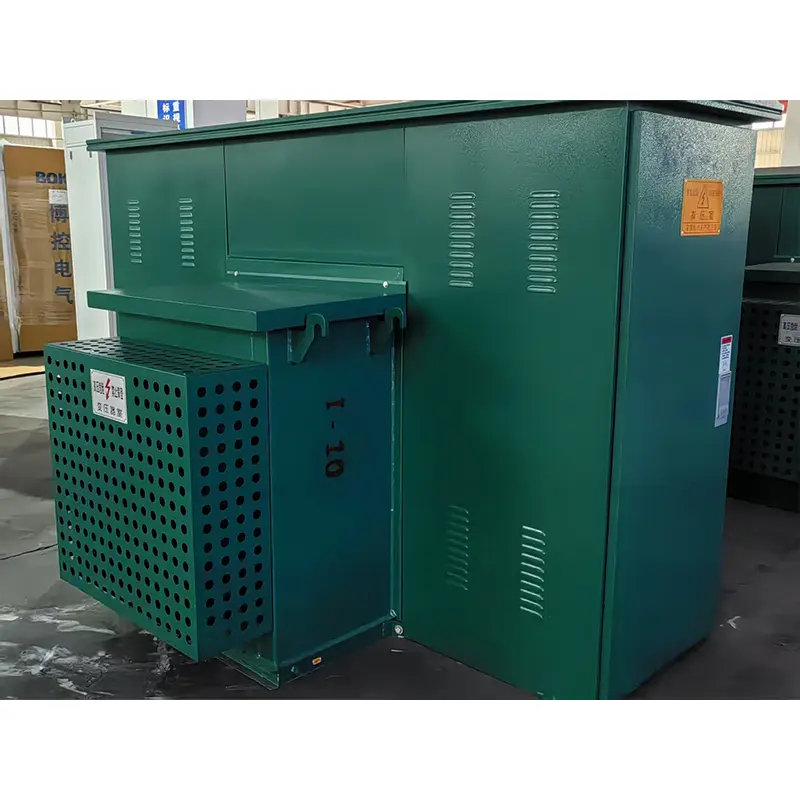

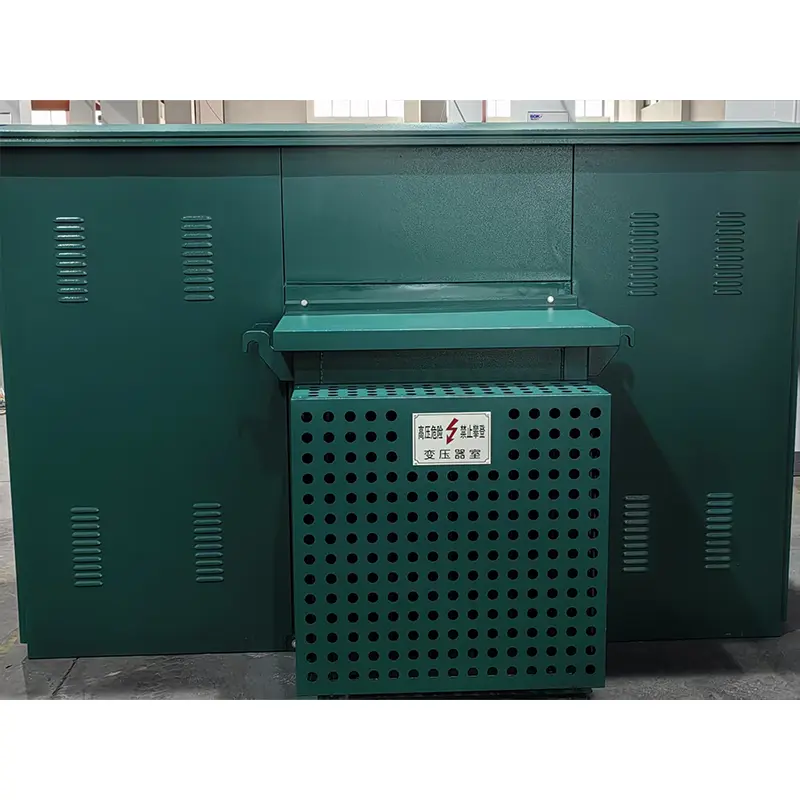

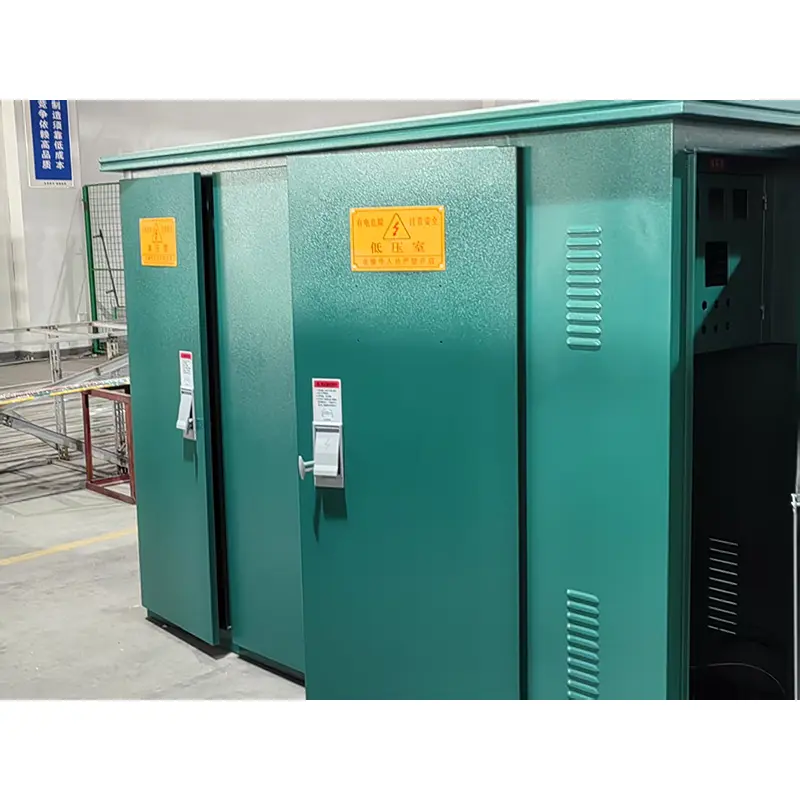

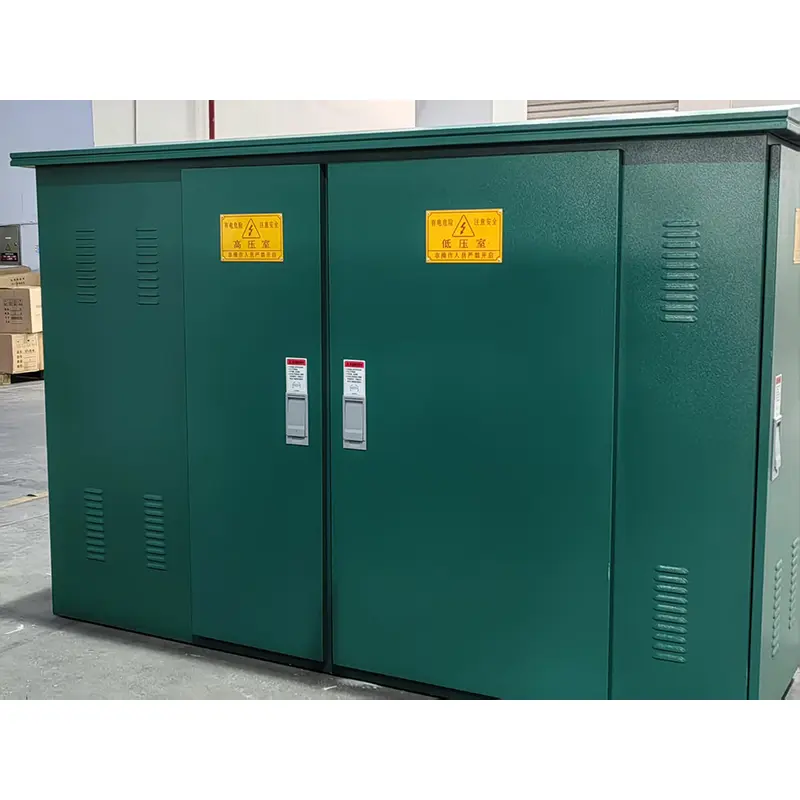

미국 유형 3 상 패드 장착 변전소
중국 제조업체 Kexr이 생산 한 ZBW-12 타입 미국 유형 3 상 패드 장착 변전소는 단순한 구조, 작은 바닥 공간 및 강한 단열재를 가진 변전소로, 10kV의 정격 전압에 적합합니다.
모델 : ZBW-12
브랜드 ： Kexr
모델 : ZBW-12
브랜드 ： Kexr
● 조건을 사용하여 미국 유형 3 상 패드 장착 변전소
◆ 주변 온도 : 미국 유형 3 상 패드 장착 변전소 주변의 주변 온도는 -30 ~ 40 ℃이어야합니다.
◆ 고도 : 미국 유형 3 상 패드 장착 변전소는 4000m 이하로 설치해야합니다.
◆ 풍속 : 34m/s (700pa 이하)에 해당합니다.
◆ 습도 : 평균 일일 상대 습도는 95%를 넘지 않습니다. 월간 상대 습도 값은 95%를 넘지 않습니다.
◆ 충격 방지 : 수평 가속도는 0.4m/s²를 초과하지 않습니다.
수직 가속도는 0.15m/s²를 초과하지 않습니다.
◆ 설치 사이트의 경사 : 미국 유형 3 상 패드 장착 변전소의 설치 경사는 3 이하입니다.
◆ 설치 환경 : 주변 공기는 부식성 및 가연성 가스로 분명히 오염되지 않으며 설치 현장에서 폭력적인 진동이 없습니다.
◆ 위 조건을 넘어서이 제품을 주문할 때 Kexr과 협상 할 수 있습니다.
● ZBW-12 유형의 기술 매개 변수는 미국 유형 3 상 패드 장착 변전소입니다
|
일련 번호 |
목 |
단위 |
기술 매개 변수 |
|
1 |
정격 전압 |
KV |
10/0.4 |
|
2 |
최대 작동 전압 |
KV |
12 |
|
3 |
정격 주파수 |
HZ |
50 |
|
4 |
정격 용량 |
KVA |
150-1600 |
|
5 |
1 분 전력 주파수 견실 전압 |
KV |
35 |
|
6 |
번개 임펄스 전압 |
KV |
75 |
|
7 |
냉각 방법 |
|
오난 |
|
8 |
고전압 백업 퓨즈의 전류 파괴 |
그만큼 |
50 |
|
9 |
플러그인 퓨즈의 전류 파괴 |
그만큼 |
2.5 |
|
10 |
환경 온도 |
℃ |
-35 ~ 40 |
|
11 |
허용 코일 온도 상승 |
℃ |
65 |
|
12 |
무부하 전압 조절 |
|
± 5% 또는 ± 2*2.5% |
|
13 |
소음 수준 |
DB |
50 |
|
14 |
IP 학위 |
|
IP43 |
변압기
Kexr 사전 설치된 미국 박스 타입 변전소는 새로운 S9 및 S11 시리즈 3 상 오일 범람 변압기를 채택합니다. 낮은 부하 손실, 저온 상승, 저음 및 낮은 높이의 장점이 있습니다. 변압기의 부하 손실 및 하중 손실은 원래 S9 변압기의 것보다 낮으며 현재 국내 고급 레벨에 도달합니다. 변압기는 완전히 밀봉 된 구조로, 수분으로 인한 대기 오염 및 단열 분해를 효과적으로 분리합니다. 오일 탱크 상단에 40-90mm의 에어 쿠션이 남아있어 오일 탱크 쉘의 골판지와 함께 열 소산 및 냉각의 역할을 수행 할 수 있으며 내부 압력을 효과적으로 감소시킬 수 있습니다.
치수와 무게
|
용량 |
A |
B |
C |
H |
체중 (kg) |
|
315kva |
2560 |
1600 |
600 |
1000 |
3050 |
|
400kva |
2560 |
1600 |
600 |
1000 |
3270 |
|
500kva |
2560 |
1600 |
600 |
1000 |
3400 |
|
630kva |
2560 |
1600 |
600 |
1000 |
3900 |
|
800kva |
2760 |
1600 |
800 |
1000 |
4200 |
|
1000kva |
2760 |
1950 |
800 |
1000 |
4800 |
|
1250kva |
2910 |
1950 |
800 |
1000 |
5400 |
● ZBW-12 타입의 윤곽 치수 미국 유형 3 상 패드 장착 변전소
|
ZBW-12 미국 유형 3 상 패드 장착 변전소 표준 치수 |
|||||||
|
용량 (KVA) |
A |
B |
C |
D |
E |
F |
H |
|
100 ~ 250 |
1900 |
1650 |
1250 |
650/800 |
600 |
1410/1560 |
1450 |
|
315 |
1900 |
1650 |
1350 |
650/800 |
650 |
1460/1610 |
1450 |
|
400 ~ 500 |
1900 |
1750 |
1450 |
650/800 |
650 |
1490/1640 |
1550 |
|
630 |
1900 |
1750 |
1550 |
650/800 |
700 |
1580/1730 |
1550 |
|
800 |
1900 |
1850 |
1550 |
650/800 |
700 |
1640/1790 |
1650 |
|
1000 |
1900 |
1850 |
1650 |
650/800 |
700 |
1640/1790 |
1650 |
