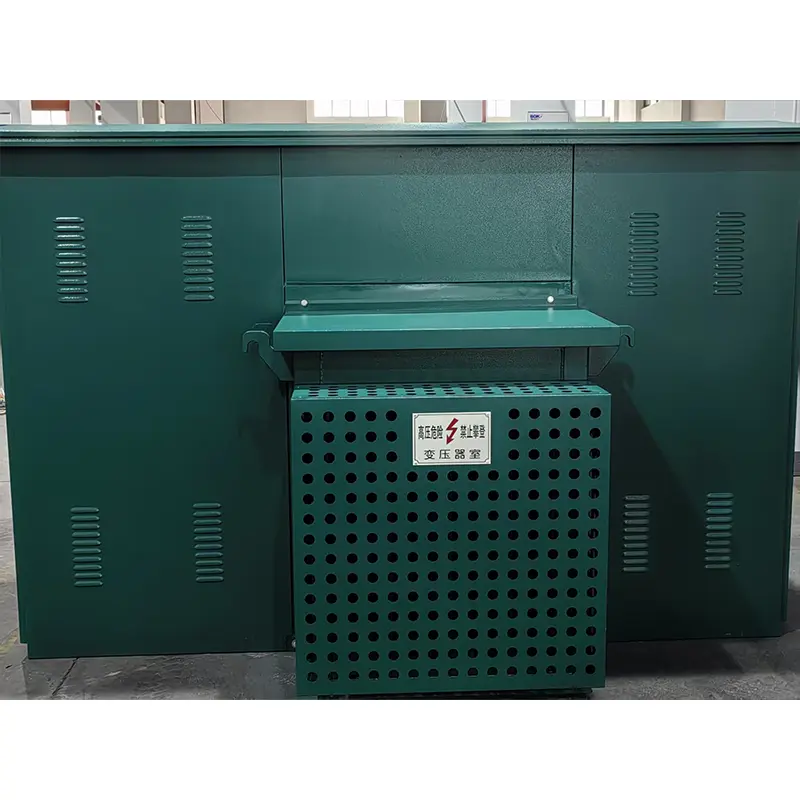

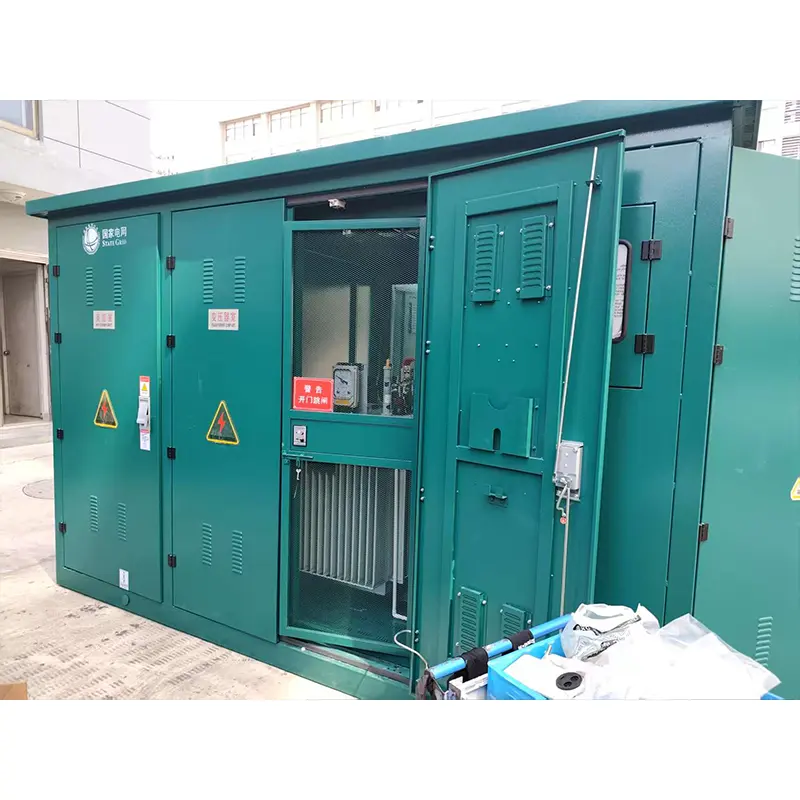

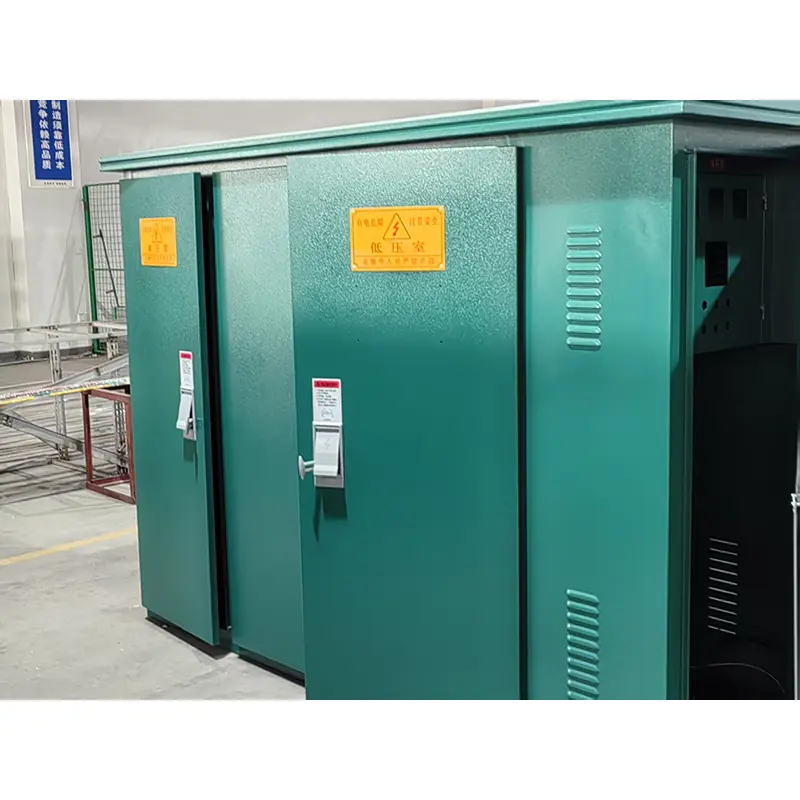

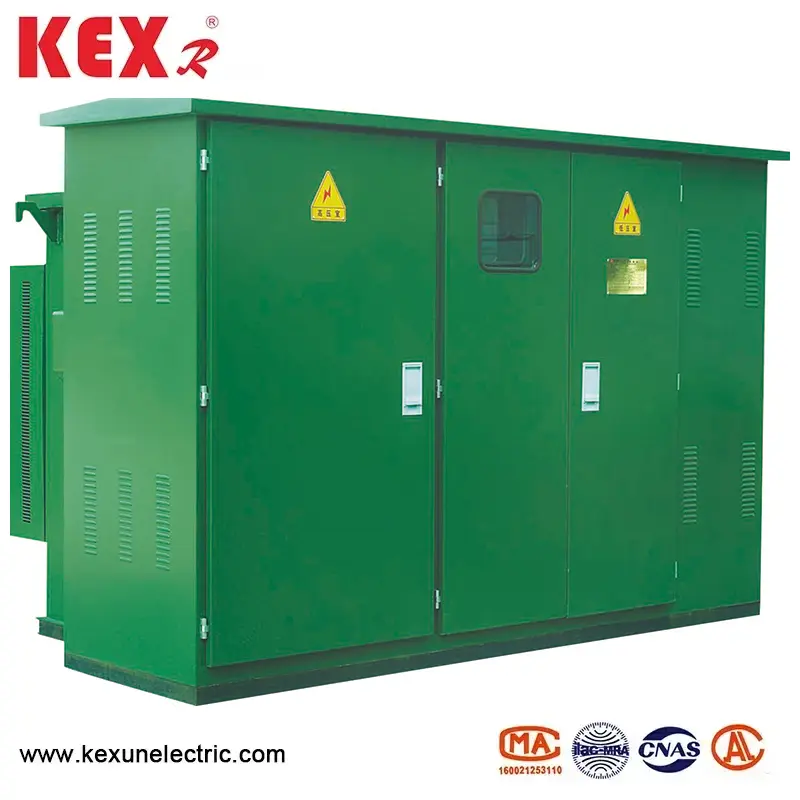

미국 유형 밀폐 변압기

중국의 전력 변속기 및 유통 장비 공급 업체 인 KEXR이 생산하는 American Type Enclosed Transformer는 주로 10kV 분배 시스템에서 사용되는 일반적인 변전소이며, 소형 구조, 편리한 설치, 높은 보호 수준 및 편리한 유지 보수의 특성을 가지고 있습니다.
모델 : ZBW-12
브랜드 ： Kexr

문의 보내기

제품 설명

● American Type 동봉 된 변압기의 주요 구성 요소 설명

◆ 고전압 장치

오일 이중 부하 스위치 : 3 스테이션 작동 (폐쇄-개방 지상) 기계 수명은 2000 배입니다.

보호 퓨즈 : 옵션 Bay-O-NET (이중 민감한 퓨즈) 또는 전자 급여 유형.

전체 범위 보호 (과부하+단락)

◆ 변압기

American Type Enplosed Transformer는 미국 표준 오일 침수 유형 (미네랄 오일 또는 바이오 오일 선택 사항)을 채택합니다.

와인딩 연결 : △/y (208y/120V 또는 480Y/277V의 선택 사항)

온도 상승 제한 : ≤ 65k (55 ℃ 주변 온도)

◆ 저전압 장치

메인 회로 차단기 구성 (NEMA AB1에 따라)

표준 지점 회로 :

225A 메인 스위치

8-12 도로 20-100A 지점 회로

● 조건을 사용하여 미국 유형 밀폐 변압기

◆ 주변 온도 : 미국 유형 밀폐 된 변압기의 주변 온도는 -30 ~ 40 ℃이어야합니다.

◆ 고도 : ZBW-12 유형 미국인 유형 밀폐 변압기는 4000m 미만을 설치해야합니다.

◆ 풍속 : 34m/s에 해당합니다 (700pa 이하)

◆ 습도 : 평균 일일 상대 습도는 95%를 넘지 않습니다. 월간 상대 습도 값은 95%를 넘지 않습니다.

◆ 충격 방지 : 수평 가속도는 0.4m/s²를 넘지 않으며 수직 가속도는 0.15m/s²를 넘지 않습니다.

◆ 미국 유형 밀폐형 변압기의 설치 경사 : 3 이하

◆ 설치 환경 : 주변 공기는 부식성 및 가연성 가스로 분명히 오염되지 않으며 설치 현장에서 폭력적인 진동이 없습니다.

◆ 위의 조건을 넘어서이 제품을 주문할 때 회사와 협상 할 수 있습니다.

● 미국 유형 밀폐 변압기의 기술 매개 변수 테이블

일련 번호	목	단위	기술 매개 변수
1	정격 전압	KV	10/0.4
2	최대 작동 전압	KV	12
3	정격 주파수	HZ	50
4	정격 용량	KVA	150-1600
5	1 분 전력 주파수 견실 전압	KV	35
6	번개 임펄스 전압	KV	75
7	냉각 방법		오난
8	고전압 백업 퓨즈의 전류 파괴	그만큼	50
9	플러그인 퓨즈의 전류 파괴	그만큼	2.5
10	환경 온도	℃	-35 ~ 40
11	허용 코일 온도 상승	℃	65
12	무부하 전압 조절		± 5% 또는 ± 2*2.5%
13	소음 수준	DB	50
14	IP 학위		IP43

● 미국 유형 밀폐 변압기의 개요 차원

ZBW-12 미국 유형 밀폐 변압기 표준 치수
용량 (KVA)	A	B	C	D	E	F	H
100 ~ 250	1900	1650	1250	650/800	600	1410/1560	1450
315	1900	1650	1350	650/800	650	1460/1610	1450
400 ~ 500	1900	1750	1450	650/800	650	1490/1640	1550
630	1900	1750	1550	650/800	700	1580/1730	1550
800	1900	1850	1550	650/800	700	1640/1790	1650
1000	1900	1850	1650	650/800	700	1640/1790	1650
