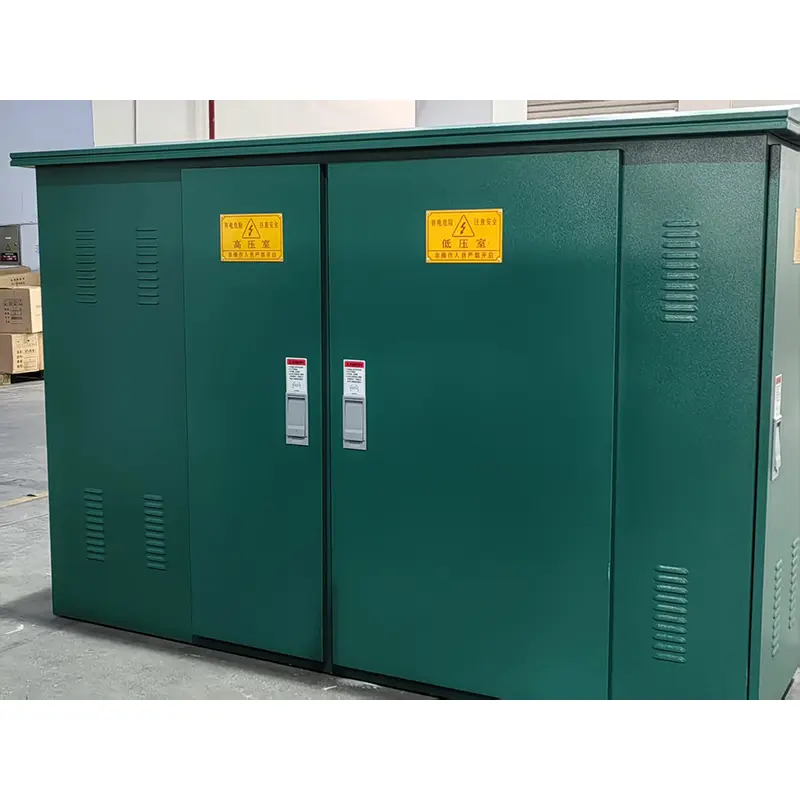

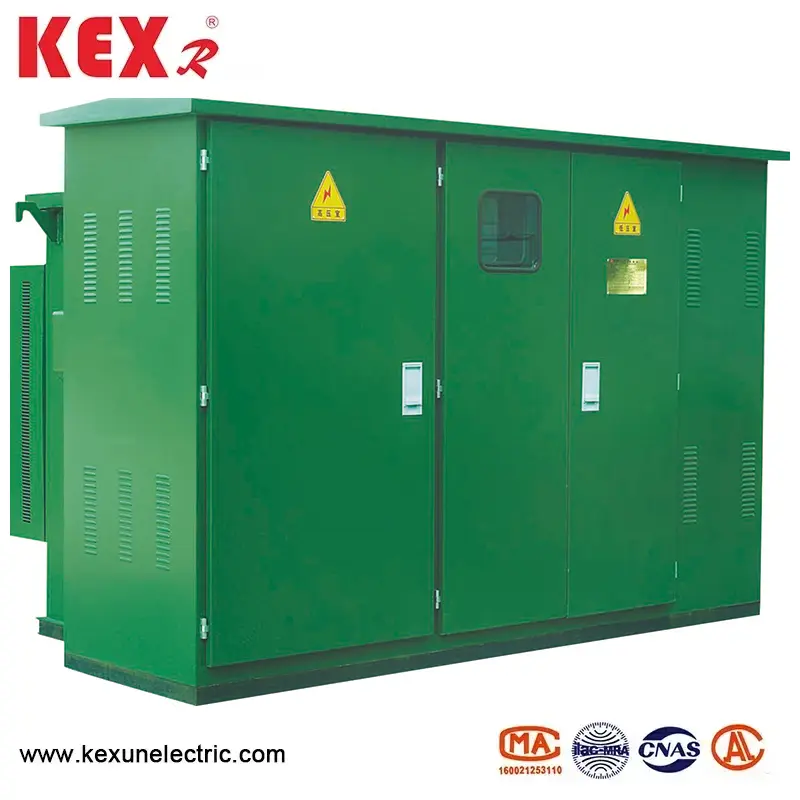

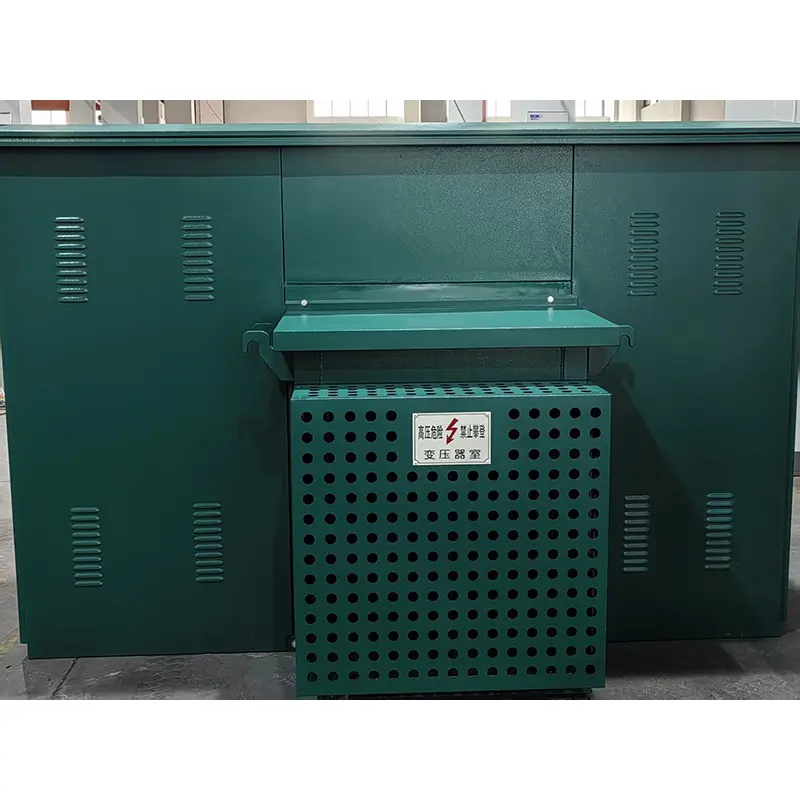

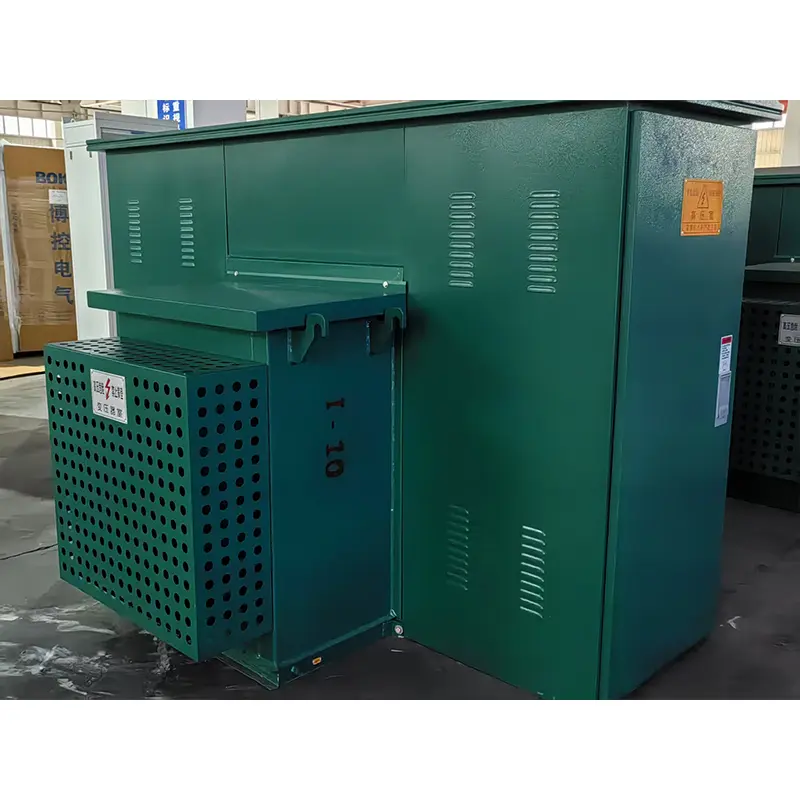

미국 유형 소형 변압기
American Type Compact Transformer는 중국의 전력 전송 및 유통 장비 공급 업체 인 Kexr이 생산 한 소형 변전소입니다. 그것은 작은 크기, 완전히 밀봉되고 완전히 절연 된 구조의 특성을 가지며 절연 거리가 필요하지 않으므로 개인 안전을 확실하게 보호합니다.
모델 : ZBW-12
브랜드 ： Kexr
모델 : ZBW-12
브랜드 ： Kexr
● American Type Compact Transformer의 모델 분석
－Z : 결합 된 유형
－B : 변전소
－W : 야외
－12 : 정격 전압 12kv
● American Type Compact Transformer 제품 포지셔닝 :
◆ 통합 실외 소형 분배 솔루션
◆ 도시 유통 네트워크, 산업 단지 및 새로운 에너지 프로젝트에 적합합니다.
◆ GB/T 17467 표준 (IEC 62271-202에 해당)을 준수합니다.
◆ 고전압 챔버
● 구조적 특성
박스 디자인 :
▶ American Type Compact Transformer는 더블 레이어 항심 스틸 플레이트를 채택합니다 (두께 ≥2mm)
▶ 열 절연 방해간 (폴리 우레탄 폼, 열 전도도 ≤ 0.025 w/m K)
▶ 보호 등급 IP34D (비 보호/작은 동물 보호)
레이아웃 최적화 :

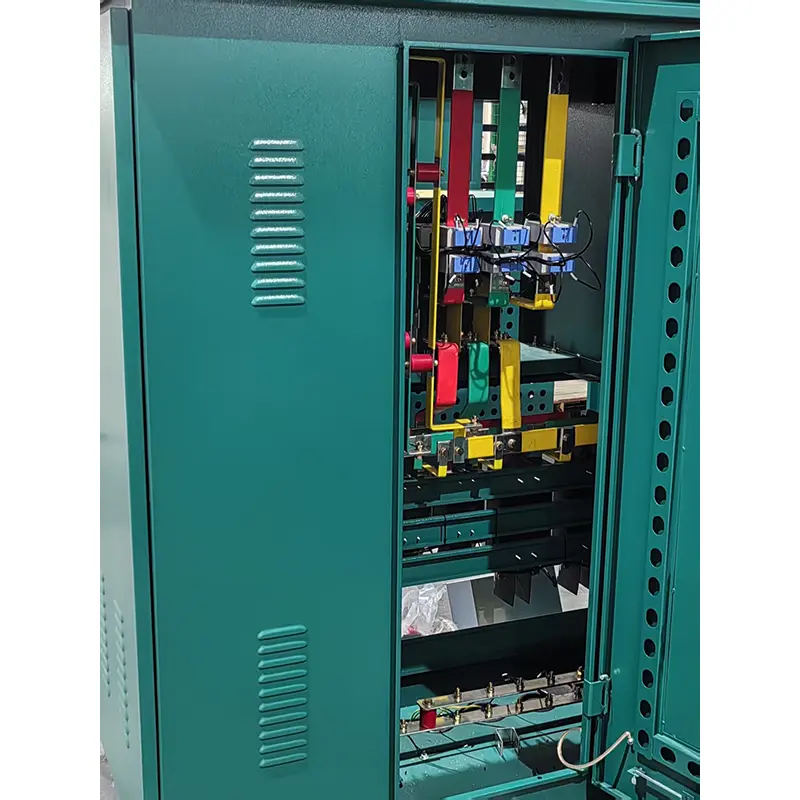

▶ 고전압 챔버, 변압기 챔버 및 저전압 챔버를위한 독립 구획.
▶ 유지 보수 채널 너비 ≥800mm
▶ 최고 강제 환기 시스템 (온도 제어 시작 및 정지)
● 미국 유형의 소형 변압기의 환경 조건
◆ 주변 온도 : 최대 온도 +40 ℃, 최소 온도 -30 ℃;
◆ 고도 : ZBW-12 타입 American Type Compact Transformer는 4000m 미만의 장소에 설치해야합니다.
◆ 풍속 : 34m/s (700pa 이하)에 해당합니다.
◆ 습도 : 평균 일일 상대 습도는 95%를 넘지 않습니다. 월간 상대 습도 값은 95%를 넘지 않습니다.
◆ 충격 방지 : 수평 가속도는 0.4m/s2를 넘지 않으며 수직 가속도는 0.15m/s² ；를 넘지 않습니다.
◆ 설치 현장의 경사 : 미국 유형 소형 변압기의 경사 설치 사이트는보다 작아야합니다.
◆ 설치 환경 : 미국 유형의 소형 변압기의 주변 공기는 부식성 및 가연성 가스에 의해 명백히 오염되지 않으며 설치 현장에 폭력적인 진동이 없습니다.
◆ 위의 조건을 넘어서이 제품을 주문할 때 회사와 협상 할 수 있습니다.
◆ American Type Compact Transformer 기술 매개 변수
|
용량 (KVA) |
전압 9 (KV) |
연결 그룹 |
무부하 전류% |
부하 손실 % 없음 % |
임피던스 전압% |
로드 손실 (W) |
|||||
|
HV |
LV |
S9 |
S10 |
S1 |
S9 |
S10 |
S1 |
||||
|
160 |
10 ± 5 OR2*± 2.5 |
0.4 |
Dyn11 yyn0 |
1.4 |
1.4 |
0.2 |
400 |
320 |
255 |
4.0 |
2200 |
|
200 |
1.3 |
1.3 |
0.2 |
480 |
380 |
305 |
2600 |
||||
|
250 |
1.2 |
1.2 |
0.2 |
560 |
450 |
360 |
3050 |
||||
|
315 |
1.1 |
1.1 |
0.2 |
670 |
530 |
425 |
3650 |
||||
|
400 |
1.0 |
1.0 |
0.15 |
800 |
650 |
505 |
4300 |
||||
|
500 |
1.0 |
1.0 |
0.15 |
960 |
750 |
605 |
5100 |
||||
|
630 |
0.9 |
0.9 |
0.15 |
1200 |
910 |
755 |
6200 |
||||
|
800 |
0.8 |
0.8 |
0.15 |
1400 |
1080 |
980 |
4.5 |
7500 |
|||
|
1000 |
0.7 |
0.7 |
— |
1700 |
1260 |
— |
10300 |
||||
|
1250 |
0.6 |
0.6 |
— |
1950 |
— |
— |
12000 |
||||
