3 상 패드 장착 변전소

중국의 전문 전력 전송 및 유통 공급 업체 인 KEXR이 생산 한 3 상 패드 장착 변전소는 도시 전력 분배, 산업 단지, 새로운 에너지 (태양 광/풍력) 및 기타 시나리오에 적합한 작고 모듈 식 전력 장비입니다. 전통적인 변전소와 비교할 때 설치가 더 작고 유연합니다.
모델 : YB-12
브랜드 ： Kexr

문의 보내기

제품 설명

● 제품 개요

3 상 패드 장착 변전소는 토목 물질보다 유연하고 편리하며 고층 건물, 주거 지역, 산업 단지, 상업용 센터, 공항, 철도 터미널, 학교, 광업 기업 및 기타 장소의 도시 네트워크 재건에 널리 사용됩니다.

● YB-12 타입 3 상 패드 장착 변전소의 기능 및 특성

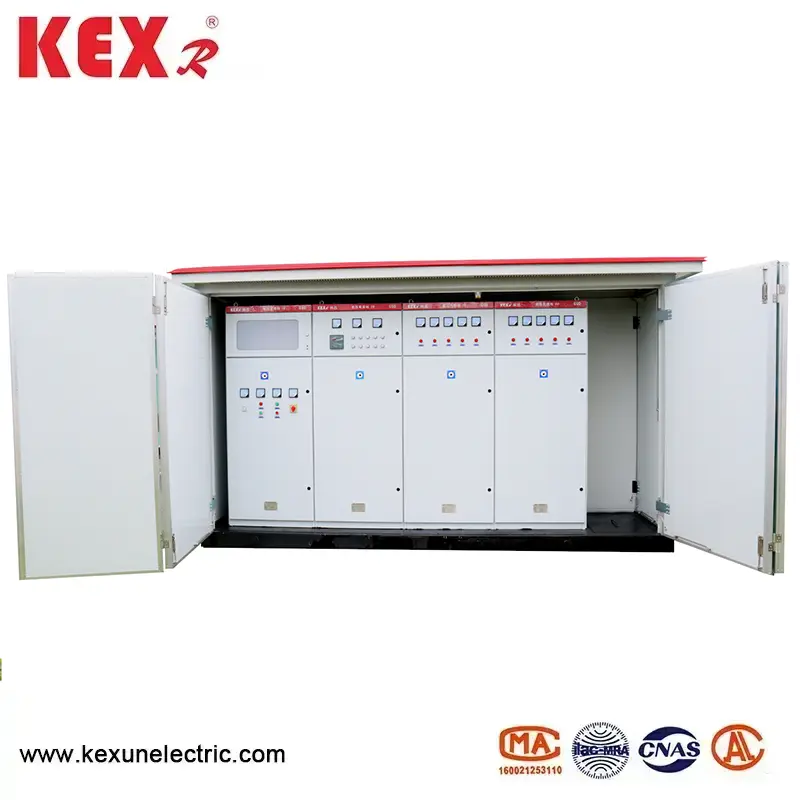

패드 장착 변전소 고전압 챔버는 고전압 하중 스위치, 고전압 퓨즈 및 라이트닝 Arrester로 구성되어 전력 전송을 중지하고 동시에 과부하 및 단락을 방지 할 수 있습니다. 저전압 챔버는 저전압 에어 스위치, 전류 변압기, 전류계 및 전압계로 구성됩니다. 3 상 패드 장착 변전소에는 고급 기술이 있으며, 상자는 모두 고급 가공 기술을 채택하여 부식성과 내마모성이 우수합니다. 유연한 조합, 편리한 운송, 설치 및 건축, 저렴한 비용, 오염 및 안전하고 안정적인 운영의 장점이 있습니다.

● 조건 사용

◆ 고도는 4000m를 초과하지 않습니다

◆ 주변 온도 : -25 ℃ -40 ℃

◆ 상대 습도 : 일일 평균 값은 95%를 넘지 않으며 월 평균 값은 90%를 넘지 않습니다.

◆ 설치 장소 : 화재가없는 장소, 폭발 위험, 전도성 먼지, 화학 부식 가스 및 폭력 진동.

참고 ： 위의 조건이 초과되면 사용자는 Kexr과 협상 할 수 있습니다.

● 성능 매개 변수 테이블

◆ 부하 스위치의 기술 매개 변수

일련 번호	목	단위	FN12-12	FN25-12 진공 부하 스위치
1	정격 전압	KV	10
2	최대 작동 전압	KV	12
3	정격 주파수	HZ	50
4	정격 전류	A	630
5	정격 파손 하중 전류	A	630
6	열 안정 전류	ka/s	20/2	20/4
7	동적 안정 전류	그만큼	50
8	단락 폐쇄 전류 (피크 값)	그만큼	50
9	전체 부하 파손 시간	시간	20	10000
10	기계적 수명	시간	2000	10000
11	1 분 전력 주파수 견실 전압 (위상에서 접지)	KV	42
12	번개 임펄스 전압 (위상에서 접지)	KV	72

◆ 고전압 퓨즈의 기술 매개 변수

일련 번호		정격 전압 (KV)	정격 전류 (a)	중단 전류 (a)	퓨즈 정격 전류 (a)
영국 모델	CN 모델	정격 전압 (KV)	정격 전류 (a)	중단 전류 (a)	퓨즈 정격 전류 (a)
sdl❈j	XRNT-12	12	40	31.5	6.3, 10, 16, 20, 25, 31.5, 40
sfl❈j		12	100	31.5	50, 63, 71, 80, 100
skl❈j		12	125	31.5	25

◆ 저전압 회로 차단기의 기술 매개 변수

모델	릴리스 양식	릴리스 등급 현재	온 오프 능력 KA (AC 380V)
DW15-630	열 전자기 유형	315, 400, 630	40
DW15-1000	열 전자 유형	630, 800, 1000	50
DW15-1600		1600	50
DW15-2500		1600, 2000, 2500	60
CW1-2000	지능형 유형	630, 800, 1000, 1250, 1600, 2000	65 (80)
CW1-3200	지능형 유형	2000, 2500, 3200	100
